Le mortier de 60 mm modèle 1935

Bonjour.

Je remonte ce sujet au cas où quelqu'un aurait trouvé la signification des suffixes au modèle.

J'ai aussi constaté parfois des lettres (2 généralement ) après le numéro de série.

Benoît

Bonsoir,

Est-ce que vous auriez les dimensions de la caisse en bois pour 30 coups?

J'ai trouvé quelque part qu'elle ferait 32x45x65cm mais j'aimerai une confirmation.

Benoît

re,

j'en profite pour ajouter ces photos de deux pièces rentrées ces derniers temps sur le sujet.

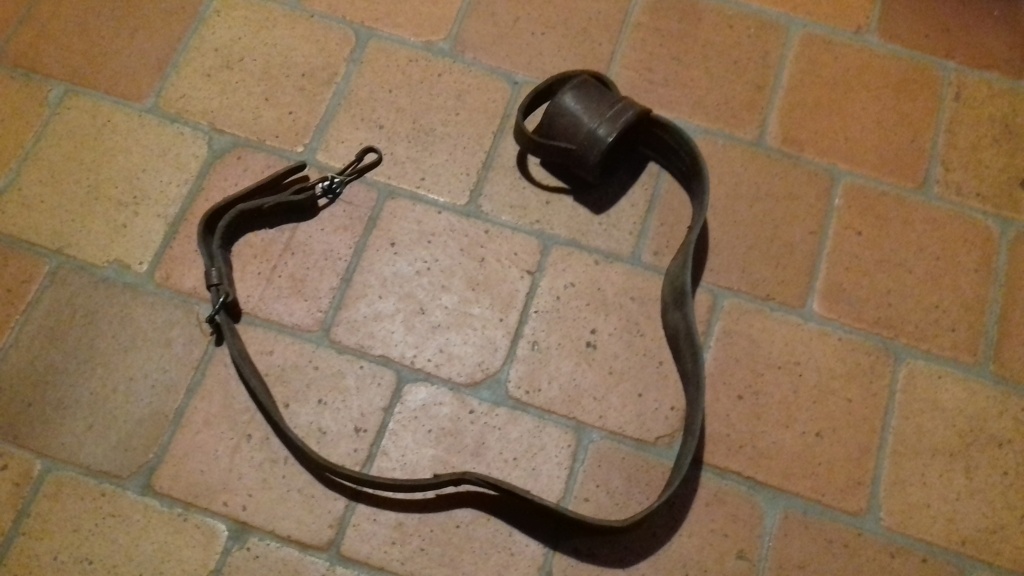

Sangle de portage:




Sangle de bipied:




Benoît

Bonjour,

Voici les cotes de la caisse bois de 30cps





La caisse des 30 projectiles se trouve encore assez facilement (rarement en bon état), elle existe aussi en bois blanc .....
Par contre la caisse pour 96 fusées est particulièrement difficile, à ce jour je n'en ai rencontré qu'une seule.



Bien cordialement
Moselle57

Bonjour,

Un grand merci pour ces précisions. La caisse qu'on me propose ne correspond donc pas.

J n'avais jamais vu la caisse pour les fusées. Merci de l'info.

Benoît

Bonjour,

Dans le manuel de 1938 du mortier de 60mm il est fait mention de 3 sangles pour porter les caisses de munitions:



Source: https://gallica.bnf.fr/ark:/12148/bpt6k9618648x/f37.item.texteImage

Savez-vous a quoi ressemblent ces sangles?

Benoît

Bonjour,







Bien cordialement
Moselle57

Super! merci. Soir je n'ai jamais croisé ce modèle soit j'ai confondu ça avec un morceau de brelage pour les caisses de 81mm...


Benoît

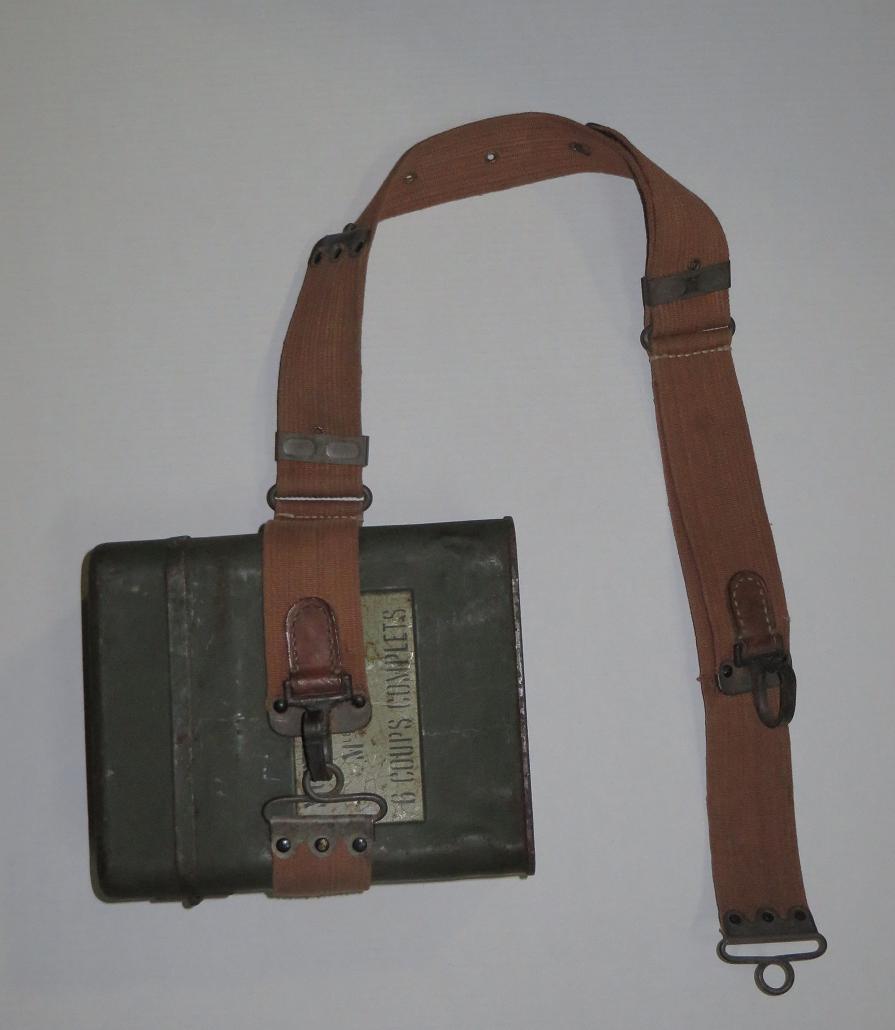

Bonjour,

Cette sangle de portage n'est pas des plus courantes mais on la rencontre quelques fois, soit dans cette teinte "rougeâtre" ou beige clair (jamais en vert). Par contre elle est surtout méconnue et surtout mal identifiée, il m'a été permis de la voir proposée à la vente comme brelage de brancardier US WWI .........!!!!

Bonne recherche
bien cordialement
Moselle57

re,

Trouvée sur MC3 identifiée comme porte brancard effectivement....

http://mcollec.forumactif.org/t93140-grosse-sangle-fabrication-us?highlight=sangle

Malheureusement le demandeur l'a vendue depuis longtemps

Benoît

Salut tout le monde,
Je cherche une description de la fusée 21/28 grenade Mortier Modelle 1935.
Je me trouve pas une interprétation du fonctionnement de cette fusée!

Bonjour,

Extrait de la notice du mortier de 60 mm Mle 1935 M44 (donc présentation figure 7 en sus de la fusée 21/28 b dite parachutable possédant une goupille de sécurité) .





Bien cordialement
Moselle57

Merci Moselle,
Je n’ai pas compris, comment les billes du sûreté ont se déplacer de leurs position voir étape 3 a l’étape 4.
Mes meilleures Salutations

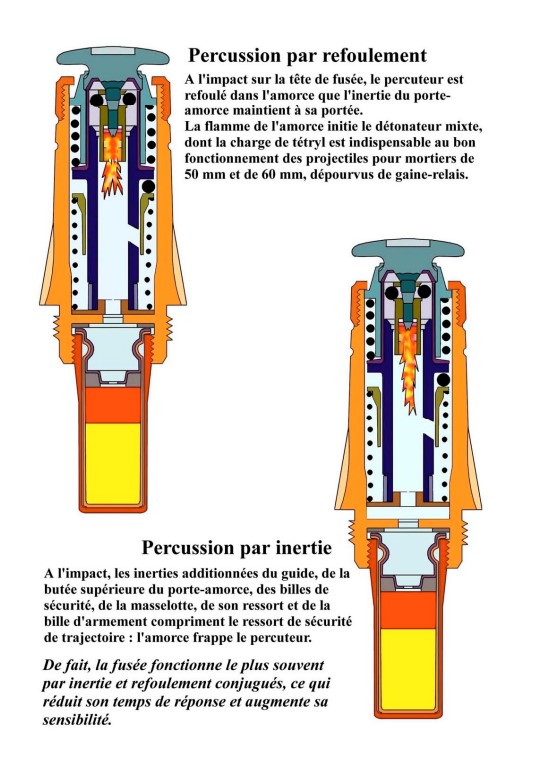

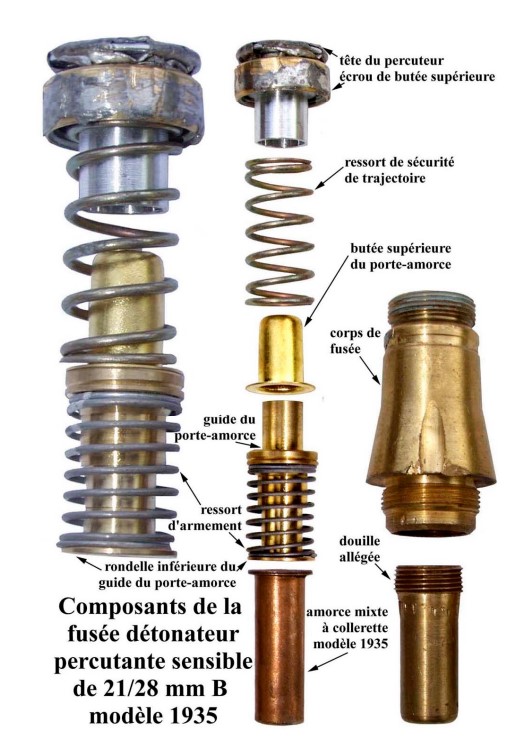

bonjour,

Ci-dessous extrait document Mrs Bellot.









Bien cordialement
Moselle57
