Tir reperé FM24-29

Pour infos : https://www.delcampe.fr/fr/collections/militaria/armes-neutralisees/plaque-de-tir-repere-24-29-425580676.html

Cdlt
Moselle57

Joli mais cher !

oui j ai vu cet ensemble
A noter que c est une reproduction !!!

Bonjour,

Oui , effectivement reproduction ........bien vu ! car je suis passé totalement à coté

A noter, entre autre, le marquage des chiffres non aligné ........dommage ..

Cdlt

Moselle57

MOSELLE57 a écrit:

Bonjour,

Oui , effectivement reproduction ........bien vu ! car je suis passé totalement à coté

A noter, entre autre, le marquage des chiffres non aligné ........dommage ..

Cdlt

Moselle57

oui entre autres , le marquage en lui même la date 38 et le le logo en diamant sont aussi un classique de ses reproductions (certainement marquage du mouleur ). le coté sablage des pièces ainsi que les angles assez vif , tout comme les troues de la plaque avant qui servent a fixés la sangle en cuir sont trop gros pour les rivets en cuivre et devrais être conique , il manque aussi sur cette plaque les gouttières qui permettent de mettre les piquets ! enfin pas mal de différences qui permettent de les identifié et heureusement , j ai en ce moment même 2 jeux de ces plaques, j en ferais des photos afin de vous présentés les différences .
attentions car elles évoluent et deviennent de mieux en mieux reproduite !
a bientôt Vincent

Bien vu pour les repros, je ne l'aurai pas deviné !
J'essaie aussi d'en réaliser en copie par usinage, mais j'ai pas beaucoup de temps libre, et j'ai totalement foiré le prototype

Bonjour Vincent
bien vu pour la repro. Bonne idee pour faire le jeu des erreurs entre original et copie. Ca peut servir.
cdt

salut voici deux types de copies que j ai eu l occasion d avoir entre les mains
pour ma part je dirais qu il y a eu une évolution entre les deux (ou différence de fabriquant)

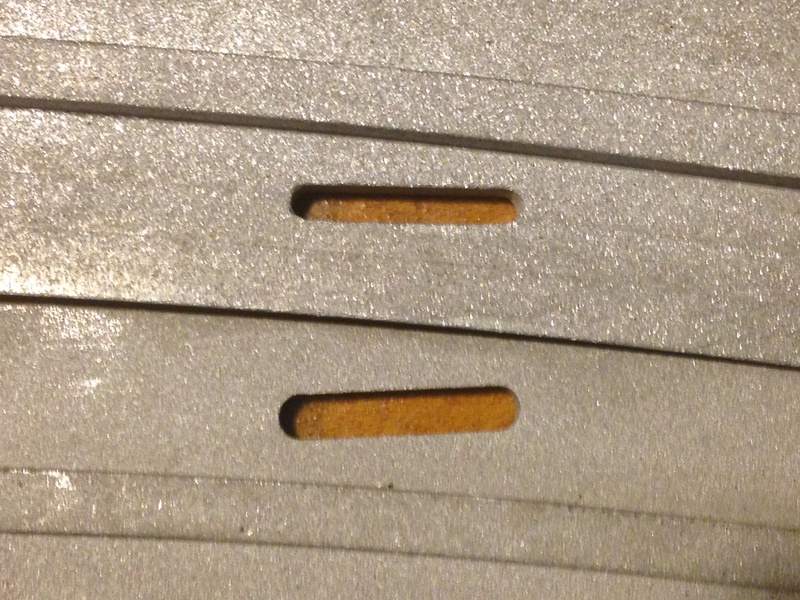

plaque avant a noter la différence de la positions des trous pour la fixation des sangles cuir !



plaque arrière

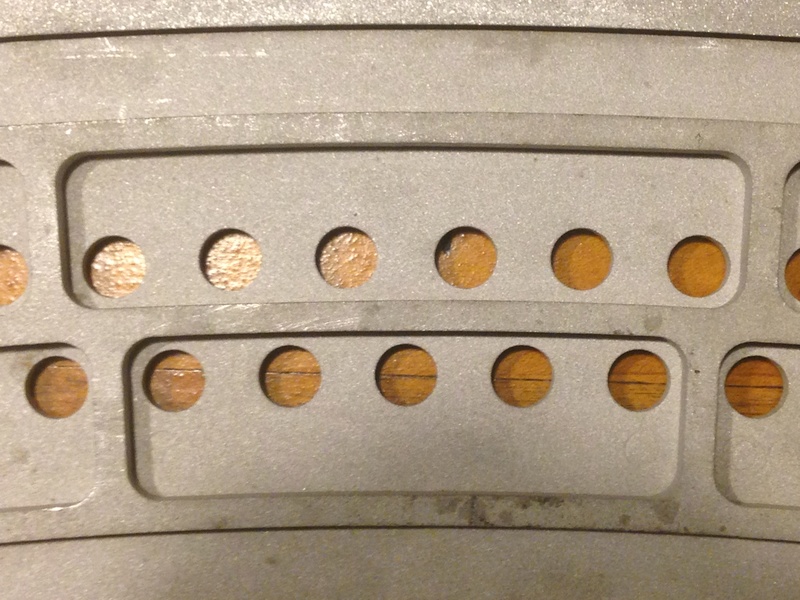

vous pouvez remarquer certaines différences entre elles ! certainement correction des défauts entre les 1er et les série suivantes ou différents fabriquants. Notez la différence des arrondies des alvéoles de ces deux plaques

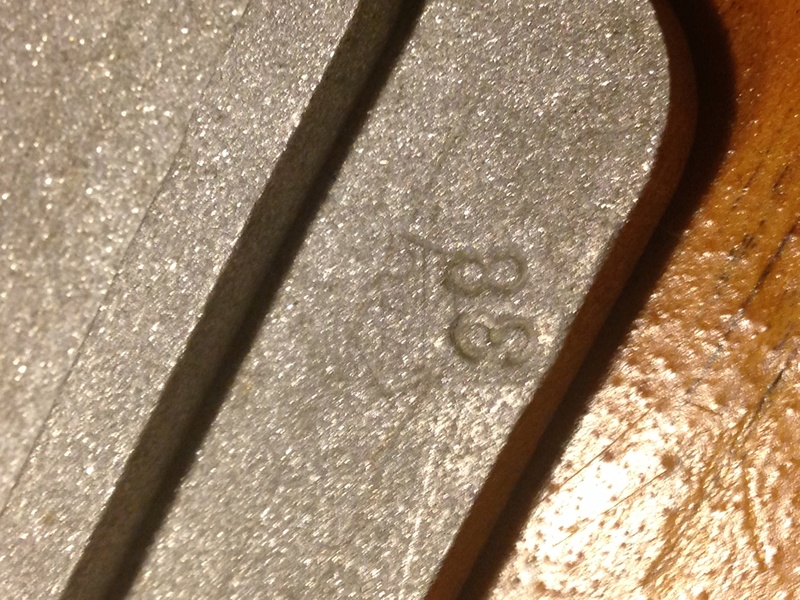

marquage 1er série ou 1er fabriquant

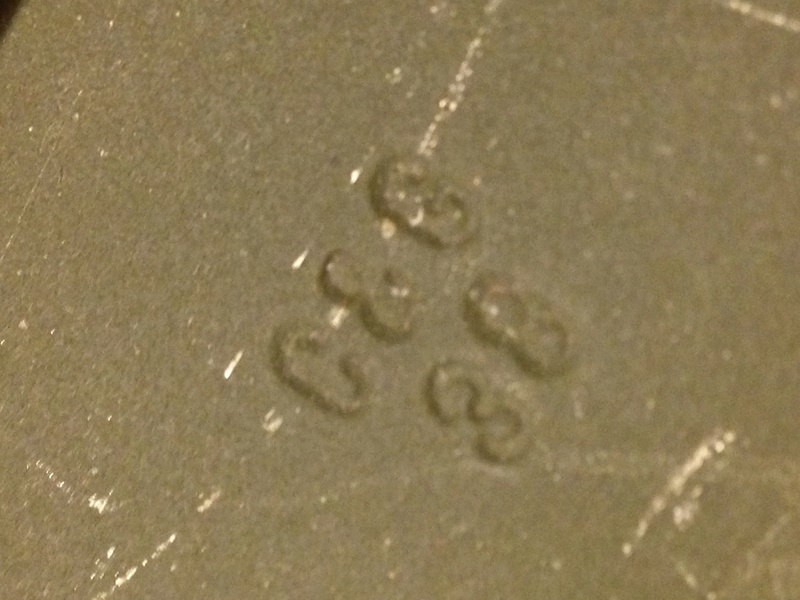

marquage 2ème série ou fabriquant

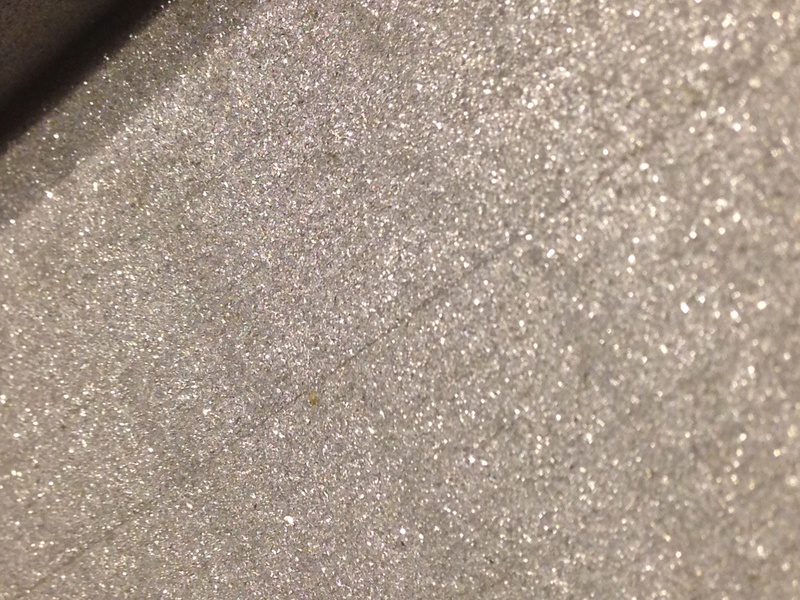

et le coté état de surface fait avec une sableuse

a noter que sur celles que j appelle la 1ère série moins bien fini le dessous est sablé aussi alors que sur la seconde l état de surface est lisse






enfin une choses est certaine, les paires que je viens de présentées sont 2000000% COPIE comme celle vendues sur delcampe !
a bientôt
vincent

Bonjour,

Oui celle à l'aspect usiné semble une meilleure copie dommage qu'il manque le trou N°17 et du coup on se retrouve avec un N°37 (sans N° 36 ) !

Bien cordialement
Moselle57

Bonjour, excusez moi d 'intervenir dans ce post où tout le monde, connait cet "engin" pour moi,Mais qu'est donc que ce truc et surtout à quoi cela sert?Merci pour votre réponse.

Bien vu !!! Je l avait même pas vus !! Autre détail les rivets voici ceux fournie en laitons à gauche et ceux qu il devrait y avoir à droite

Faulquemont a écrit:

Bonjour, excusez moi d 'intervenir dans ce post où tout le monde, connait cet  "engin" pour moi,Mais qu'est donc que ce truc et surtout à quoi cela sert? Merci pour votre réponse.

il n y a pas de fausse ou mauvaise question ! Cet accessoire sert pour ce que l on appelle le tir repéré c est à dire qu'on nous indique une zone dans laquelle on a le droit de tirer et grâce à cet accessoire on le matérialise en interdisant le fusil mitrailleur a dépasser un certain angle Grace a la plaque arrière !! . Je vais faire un schéma  je ne suis pas sûr d être clair!

Merci pour votre réponse ,c 'est clair pour moi, merci beaucoup.C'est en fait pour interdire les "tirs amis"

Tout à fait ! Si des amis se trouvent dans un secteur qui pourrait être battu par nos feu ! on utilise le dispositif !!!  Ou pour un secteur défini pour la nuit exemple un pont !!! Si on est en défensif que l on entend quelque chose dans notre secteur on bat les feux dans ce secteur définit ce qui permet de tirer avec précision sans rafalé à tous vas sans certitude de résultats !

Bonjour ,

Pour Faulquemont => http://www.militaria1940.fr/t5611-les-accessoires-du-fm-de-75mm-mle-1924m29

bien cordialement
Moselle57

Bonsoir, merci MOSELLE57 pour le lien très instructif, je ne connaissais pas. Le militaria, pour le matériel , est vaste et varié.Cordialement.
