 maginot chariots pour munitions de 50 mm et étui de munitions 7.5

Aller en bas
2 participants
AuteurMessage
touchon
Modérateur
touchon


Messages : 4830
Date d'inscription : 19/04/2014
Age : 51
Localisation : rennes

maginot chariots pour munitions de 50 mm et étui de munitions 7.5 Empty
MessageSujet: maginot chariots pour munitions de 50 mm et étui de munitions 7.5   maginot chariots pour munitions de 50 mm et étui de munitions 7.5 I_icon_minitimeDim 04 Juin 2023, 09:21

04.06.2023
bonjour à tous,

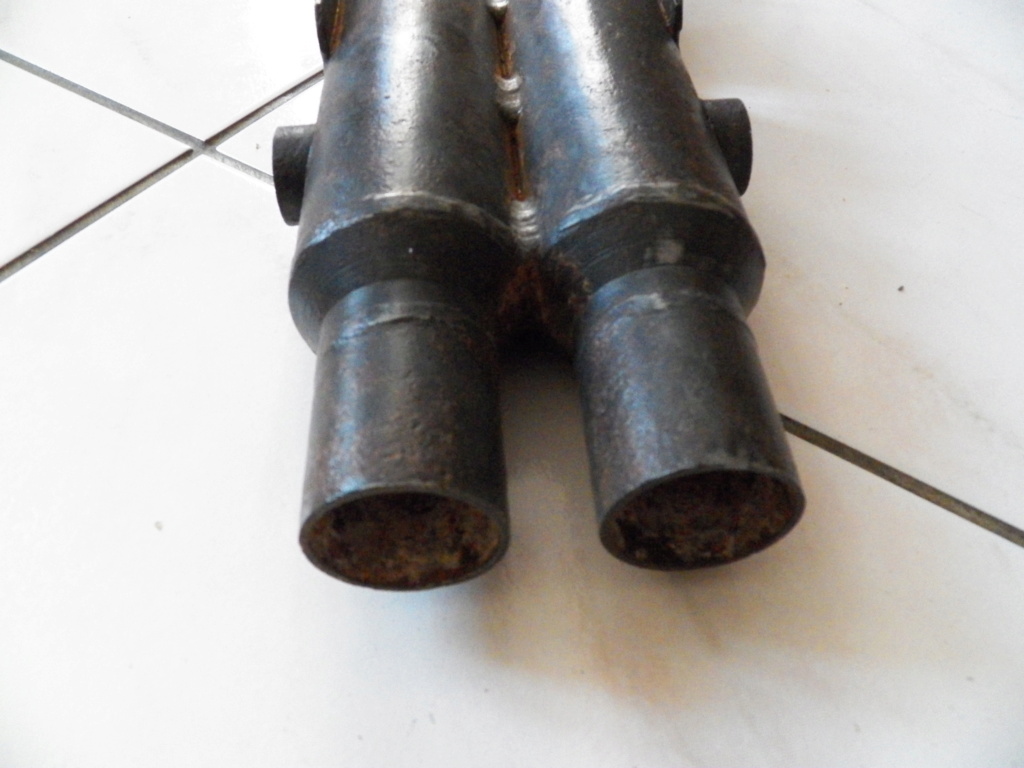

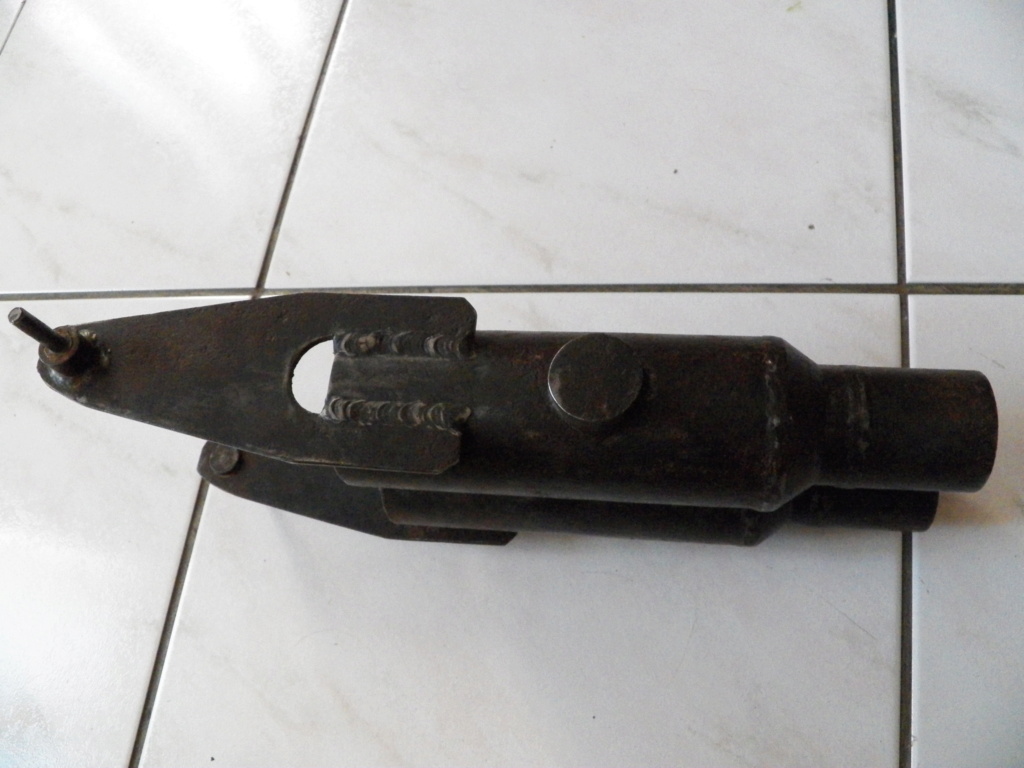

Deux petites rentrées sur ce thème, ces 2 chariots pour obus de 25 et étui de munitions 7.5 si je ne me trompe...
je n'ai pas encore trouvé à quel endroit et comment ils étaient fixés dans les ouvrages
suis preneur de toute info
cdt
jd

[Vous devez être inscrit et connecté pour voir ce lien]


Dernière édition par touchon le Lun 05 Juin 2023, 12:02, édité 1 fois
Revenir en haut Aller en bas
MOSELLE57
Sergent
Sergent



Messages : 227
Date d'inscription : 27/08/2009

maginot chariots pour munitions de 50 mm et étui de munitions 7.5 Empty
MessageSujet: Re: maginot chariots pour munitions de 50 mm et étui de munitions 7.5   maginot chariots pour munitions de 50 mm et étui de munitions 7.5 I_icon_minitimeLun 05 Juin 2023, 09:13

Bonjour,

Il s'agit des transporteurs pour la noria d'alimentation en munitions de la cloche GFM type B , soit pour projectiles de mortier de 50mm Mle 1935 et chargeurs de Fusil-Mitrailleur Mle 1924-1929.
La noria est installée au centre de l'échelle d'accès à la cloche
Pour documenter voir le site Wikimaginbot / les photos de la casemate de l'Aschenbach : [Vous devez être inscrit et connecté pour voir ce lien]

Bien cordialement
Moselle57


Dernière édition par MOSELLE57 le Lun 05 Juin 2023, 11:33, édité 1 fois
Revenir en haut Aller en bas
touchon
Modérateur
touchon


Messages : 4830
Date d'inscription : 19/04/2014
Age : 51
Localisation : rennes

maginot chariots pour munitions de 50 mm et étui de munitions 7.5 Empty
MessageSujet: Re: maginot chariots pour munitions de 50 mm et étui de munitions 7.5   maginot chariots pour munitions de 50 mm et étui de munitions 7.5 I_icon_minitimeLun 05 Juin 2023, 09:23

Super, merci pour l'info, j'ai bien retrouvé la noria sur les clichés
je n'avais pas mes douilles de 25, j'ai mesuré, et, effectivement, c'est bien du 50!

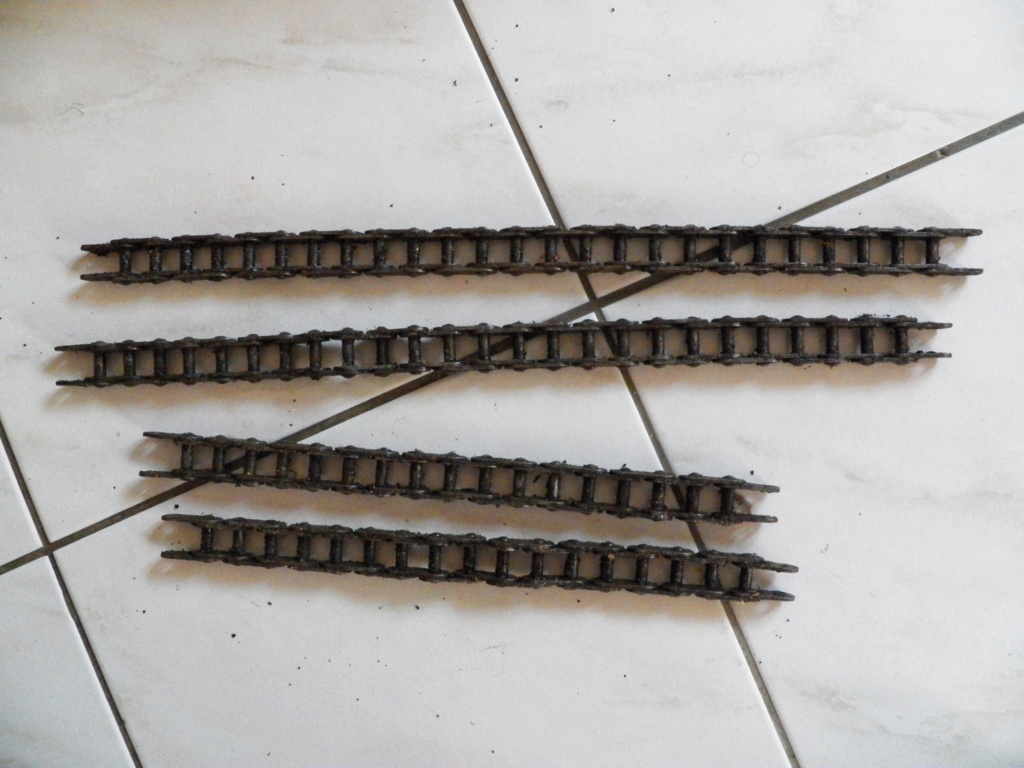

j'ai récupéré avec l'ensemble une partie des chaines
cdt
jd


Dernière édition par touchon le Lun 05 Juin 2023, 09:36, édité 1 fois
Revenir en haut Aller en bas
touchon
Modérateur
touchon


Messages : 4830
Date d'inscription : 19/04/2014
Age : 51
Localisation : rennes

maginot chariots pour munitions de 50 mm et étui de munitions 7.5 Empty
MessageSujet: Re: maginot chariots pour munitions de 50 mm et étui de munitions 7.5   maginot chariots pour munitions de 50 mm et étui de munitions 7.5 I_icon_minitimeLun 05 Juin 2023, 09:33

voici des photos supplémentaires
malheureusement, le site de la casemate de l'Aschenbach ne permet pas la publication des photos montrant l'organisation de la noria, demande à formuler
cdt
jd



[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
MOSELLE57
Sergent
Sergent



Messages : 227
Date d'inscription : 27/08/2009

maginot chariots pour munitions de 50 mm et étui de munitions 7.5 Empty
MessageSujet: Re: maginot chariots pour munitions de 50 mm et étui de munitions 7.5   maginot chariots pour munitions de 50 mm et étui de munitions 7.5 I_icon_minitimeLun 05 Juin 2023, 11:32

ci joint 2 photos de l'ouvrage de la Ferté

[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
touchon
Modérateur
touchon


Messages : 4830
Date d'inscription : 19/04/2014
Age : 51
Localisation : rennes

maginot chariots pour munitions de 50 mm et étui de munitions 7.5 Empty
MessageSujet: Re: maginot chariots pour munitions de 50 mm et étui de munitions 7.5   maginot chariots pour munitions de 50 mm et étui de munitions 7.5 I_icon_minitimeLun 05 Juin 2023, 12:01

Merci Moselle pour cet éclairage et ce partage!
les photos, et du site de l'Aschenbach et de la Ferté montrent bien que la noria est constituée à la fois de chariots de 7.5, et de ceux de mun de 50
cdt
jd
Revenir en haut Aller en bas
MOSELLE57
Sergent
Sergent



Messages : 227
Date d'inscription : 27/08/2009

maginot chariots pour munitions de 50 mm et étui de munitions 7.5 Empty
MessageSujet: Re: maginot chariots pour munitions de 50 mm et étui de munitions 7.5   maginot chariots pour munitions de 50 mm et étui de munitions 7.5 I_icon_minitimeLun 05 Juin 2023, 13:14

re,

Les paniers rectangulaires ne sont pas pour des munitions de 7,5mm mais pour des chargeurs de FM montant garnis et descendant vides .....pour garnissage...
Cdlt
Moselle57
Revenir en haut Aller en bas
touchon
Modérateur
touchon


Messages : 4830
Date d'inscription : 19/04/2014
Age : 51
Localisation : rennes

maginot chariots pour munitions de 50 mm et étui de munitions 7.5 Empty
MessageSujet: Re: maginot chariots pour munitions de 50 mm et étui de munitions 7.5   maginot chariots pour munitions de 50 mm et étui de munitions 7.5 I_icon_minitimeLun 05 Juin 2023, 13:20

oui, pour les chargeurs de 7.5 des fm bien sûr, sinon, je vois mal les munitions remontées en vrac
cdt
jd
Revenir en haut Aller en bas
touchon
Modérateur
touchon


Messages : 4830
Date d'inscription : 19/04/2014
Age : 51
Localisation : rennes

maginot chariots pour munitions de 50 mm et étui de munitions 7.5 Empty
MessageSujet: Re: maginot chariots pour munitions de 50 mm et étui de munitions 7.5   maginot chariots pour munitions de 50 mm et étui de munitions 7.5 I_icon_minitimeLun 05 Juin 2023, 13:24

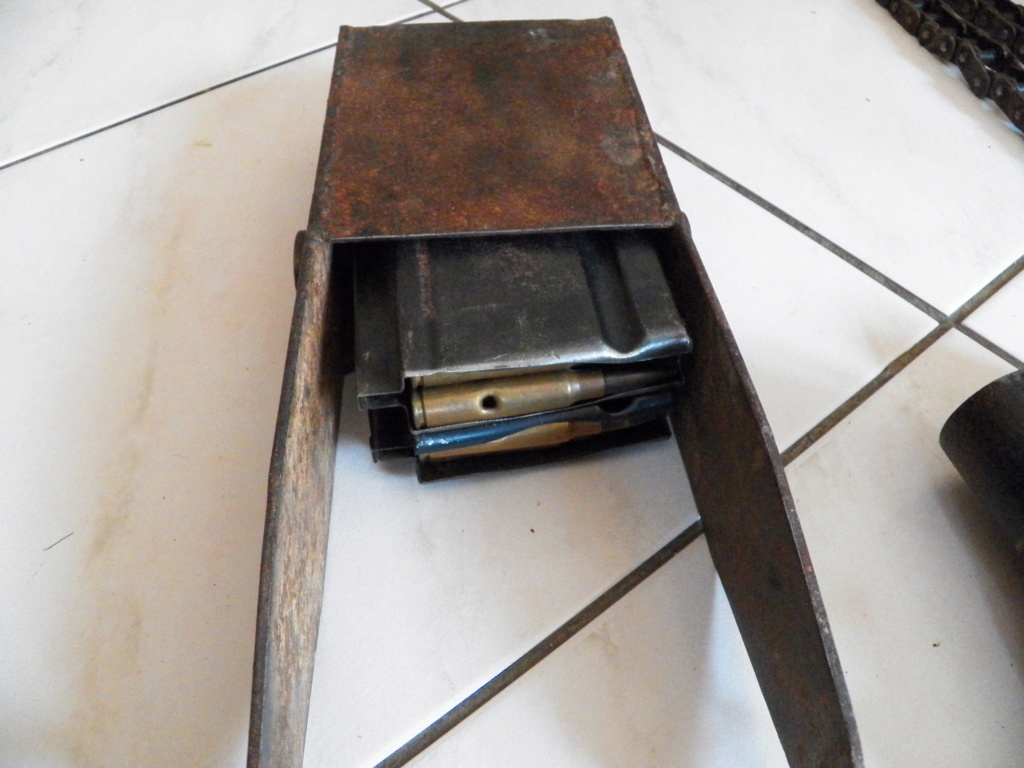

capacité d'accueil de 2 chargeurs
cdt
jd

[Vous devez être inscrit et connecté pour voir ce lien]
