Les jumelages pour FM 24/29 (dit de la 2ème armée) et pour FM Chauchat (Mle 1915 CSRG)

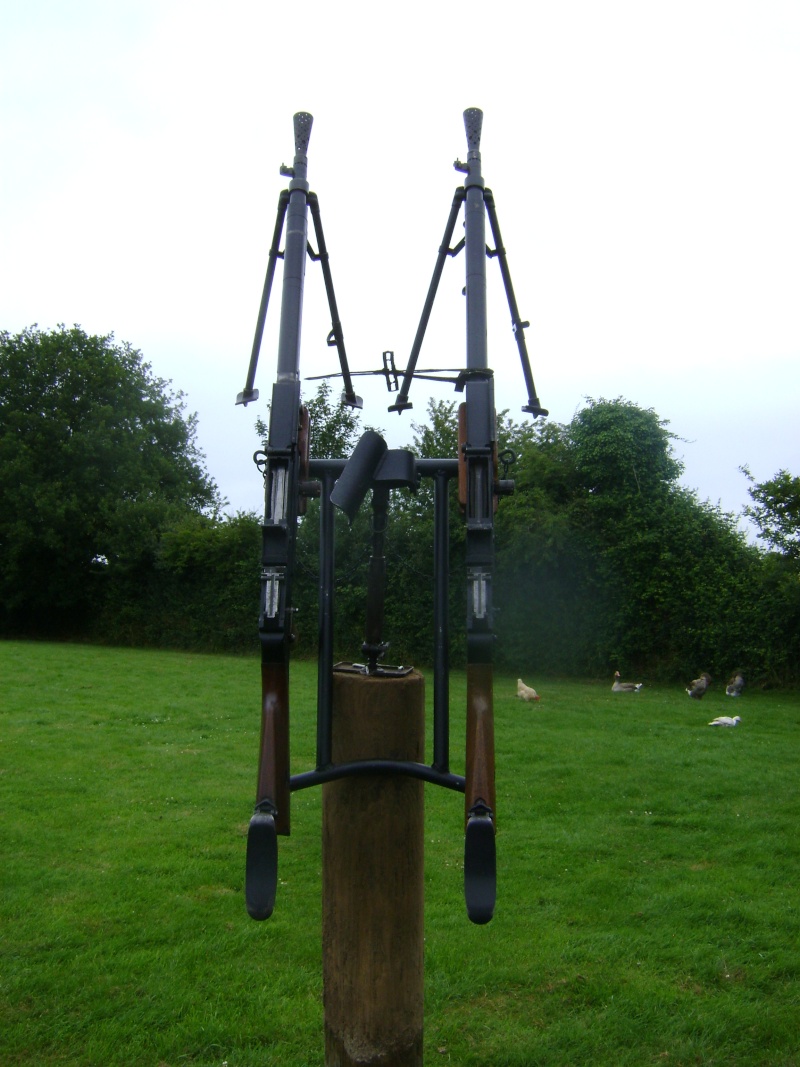

bonjour a tous je vous présente ici une reproduction d'un jumelage pour fm 24/29. Certain ont pu le voir a la Ferté

On trouvera ci-contre le schéma du jumelage de F.M. 24/29 composé d'un cadre en tube soudé, muni d'une genouillère à deux axes perpendiculaires, qui s'emmanchent et tournent au sommet du pivot, auquel une mèche à bois est fixée par une chaînette pour le montage, il se visse sur un piquet de 8 à 10 cms, de diamètre et dépassant du sol de 1m20 (ou sur toute autre pièce de bois ou sur une voiture par exemple).

Du fait du basculement latéral de l'ensemble, qui peut atteindre 50°, le correcteur à grille a pu être réduit à une croix facilitant la détermination du plan alaire .
Il semblerait que 227 dispositifs aient été fabriqués pour la 2eme Armée.





la grille de tir apparemment spécifique à ce jumelage (à confirmer) :

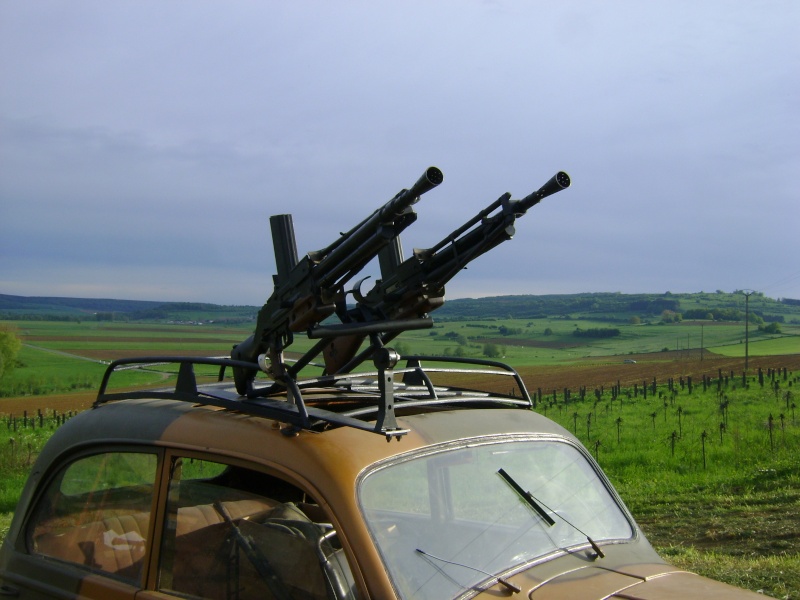

le jumelage sur véhicule :




Que tous ceux qui possèdent des photos ou documentation sur cet affut n hésitent surtout pas à les poster, et si bien entendu quelqu’un a cette grille de tir je serai éventuellement intéressé

a+ vincent

Au moins un exemplaire a été en service en Alsace car photographié avec Miss France en 1940.

si tu as cette photo Robert n hésite pas à nous en faire profiter !!

C'est dans le HS du magazine Batailles N°10 consacré à la bataille du Rhin en juin 40 page 31. Je ne peux pas me permettre d'y mettre un scan.

ok merci de l info

Voici deux photos de l'autre jumelage:

Merci pour les photos !!!

Oups! J'ai omis celle là:

De bien beaux dispositifs de FM ! Du matériel peut connu.
Dans la dernière photo, les piquets pour le dispositif de tir repère ressemblent à des baïonnettes ! Je voyais plus des piques avec des demi-sphères sur le dessus.
Encore merci pour ces photos !

Ce sont les fiches qui vont dans le sol, les autres piquets que tu parles sont ceux-ci pour le camouflage:

Encore du très beau matériel, et très peu courant effectivement !
Je suis moi aussi curieux de voir la photo avec Miss France !

bunkerhill a écrit:

Ce sont les fiches qui vont dans le sol, les autres piquets que tu parles sont ceux-ci pour le camouflage:

Oui c'est bien cela que je voyais avec le champignon ! Merci pour l'info concernant les piquets pour camouflage.

Bonjour, je ne connaissais pas ce type de support
Comme quoi, encore aujourd'hui on découvre de nouvelles choses sur cette période. J'ai vérifié je n'ai rien vu de semblable sur les Tomes d'Olivier Bellec.
Merci pour tes photos Bunkerhill. Elles ont été prises où? Dans un musée?

Oui, photos prises au musée de la Bataille du canal des Ardennes à Semuy.

un petit complément avec mes photos perso







et en mode attaque de stuka en vision tireur



a+ Vincent

Ça pête!



bunkerhill a écrit:

Ça pête!

 Carrément :D :D :D :D :D

c est clair que ca a de la gueule ,et la maniabilité est parfaite !!!

je referais des photos en tenu avec l affut afin de bien montré que c est francais

Oui, ça a de la gueule !

Intéressant, je ne savais pas que ça avait existé.



salut a tous comme promis voici les photos




a +

une photo qui prouve sont utilisation ici avec miss France 1940

Belle photo !
cdt

C'est la photo prise sur le front du Rhin durant la Drôle de guerre. On est très loin du lieu de naissance de ce support.
